雙向直流測試電源參數
21年品牌，逆變電源，變頻電源，定制設計，來樣加工，來圖加工，廠家直銷，正規發票，無縫售后
| 產品參數 | 雙向直流測試電源 |
|---|---|
| 交流電壓 | 380±15%，3Φ3W+G； |
| 交流頻率 | 50Hz±3Hz； |
| 交流諧波 | ≤3%； |
| 交流因數 | ≥0.9； |
| 直流電壓 | 24-800V DC； |
| 直流電流 | 500A |
| 直流峰值 | 700A，持續時間不小于60秒； |
| 直流功率 | 250kW |
| 峰值功率 | 350KW，持續時間不小于60秒； |
| 電壓精度 | ≤0.1%FS； |
| 電流精度 | ≤0.3%FS； |
| 響應時間 | ≤5ms，（10%～90%突加載）；采用全數字DSP控制 |
| 切換時間 | ≤ 10ms，（-90%～90%切換）； |
| 加載時間 | ≤ 10ms（10%-90%）； |
| 直流紋波 | ≤0.2%； |
| 運行模式 | 具備恒壓，限流、限功率運行模式； |
| 模擬功能 | 電壓、電流、功率以及內阻均可編程設定，可通過這些參數設定模擬各種電池特性，方便用戶模擬各種電池測試需求； |
| 模擬功能 | 具備模擬動力電池特征，可模擬電池的類型、串聯節數、并聯節數及SOC指標，從而全面模擬電池的輸出特性，包括了電池放電過程中電池內阻特性變化的過程。（模擬常規電池類型：錳酸鋰、鈷酸鋰、鉛酸蓄電池、磷酸鐵鋰和鎳氫電池，且可自定義用戶指定特種電池）；自動四象限運行切換 |
| 測試功能 | 測試內容：電池充電測試（恒流充電，恒壓充電，恒功率充電，階梯式脈沖充電）、電池放電測試（恒流放電，恒功率放電）、充放電過程中電壓、電流、溫度監測和過程中過充、過放保護監測 |
| 回饋功率 | 100%能量回饋； |
| 電流失真 | ≤3%； |
| 功率因數 | ≥0.9； |
| 輸出電壓 | 342～418V（AC） |
| 頻率范圍 | 47～53Hz |
| 整機效率 | ≥94%； |
| 系統隔離 | 內置工頻隔離變壓器； |
| 觸屏顯示 | 不小于7寸液晶觸摸屏 |
| 外部通訊 | RS485/以太網/CAN |
| 本地操作 | 友好的人機界面：電壓、電流、內阻、功率、時間觸摸屏設定，精確度高 |
| 遠程操作 | 配備上位機軟件，可實現遠程操控。可遠程設置直流電源各項參數，控制電源運行、關閉，實時監控輸入輸出各參數狀態，實現復雜曲線模擬，實時記錄模擬過程數據，自動保存試驗測量數據 |
雙向直流測試電源專業知識下載：雙向直流測試電源工藝手冊.pdf

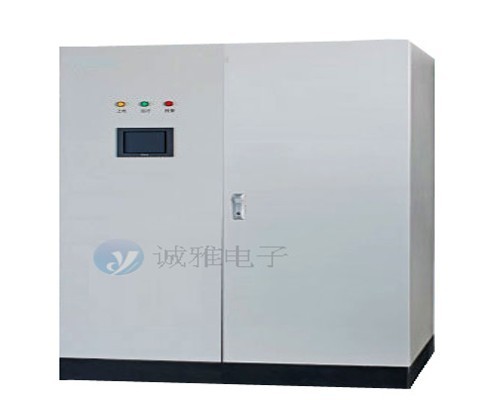

EVCB系列雙向直流測試電源專為新能源汽車行業電機控制器、驅動電機、整車測試開發的測試電源。采用四象限PWM整流技術和純數字控制技術，輸出精度高，運行穩定可靠。可適用于產品研發、型式試驗，可靠性測試以及產品線出廠測試。適用于電動汽車用電機及其控制器、電動汽車動力總承系統等領域產品的前期研發、后期型式試驗、可靠性測試，以及生產線產品出廠測試。
雙向直流測試電源特點：
1、具有恒壓、恒流、恒功率等多種輸出模式。
2、具有自動壓降補償功能，自動補償線壓降。
3、采用PWM整流技術，功率因素>0.99，輸入諧波<3%，效率大于93%。
4、采用高速數字控制技術，輸出精度達到0.1%。
5、采用7寸觸摸屏操作、友好的人機界面。
6、輸出參數、保護參數可編程，可適用于不同類型設備測試。
7、內部器件采用施耐德、英飛凌等國際品牌，設備可靠性高。
8、具有多種操作接口、可實現遠程操作、無人值守以及嵌入測試系統。
9、采用模塊化設計，設備后期維護簡便。
10、一體式散熱通道設計、溫升低、運行可靠性高、使用壽命長。
11、多級濾波電路設計以及電磁干擾屏蔽吸收措施，保障設備可靠運行。
12、維護系統內置交流隔離變壓器+LC交直流濾波，輸入輸出電氣隔離；交流斷路器有漏電流保護功能，有效防止電氣安全事故；
13、采用兩極變換，IGBT式電路方式，純數字化工頻隔離電源，技術領先輸出可模擬多種直流電壓
14、可將能量回饋電網：同時具有電源、負載兩種特性，具備大功率直流電源性能外，實現能量自動回饋電網的負載功能，具有節能降耗、綠色環保的突出優勢；
