電池模擬電源視屏
電池模擬電源參數
| 產品參數 | 電池模擬電源 |
|---|---|
| 交流電壓 | 380±15%，3Φ3W+G； |
| 交流頻率 | 50Hz±3Hz； |
| 交流諧波 | ≤3%； |
| 交流因數 | ≥0.9； |
| 直流電壓 | 24-800V DC； |
| 直流電流 | 500A |
| 直流峰值 | 700A，持續時間不小于60秒； |
| 直流功率 | 250kW |
| 峰值功率 | 350KW，持續時間不小于60秒； |
| 電壓精度 | ≤0.1%FS； |
| 電流精度 | ≤0.3%FS； |
| 響應時間 | ≤5ms，（10%～90%突加載）；采用全數字DSP控制 |
| 切換時間 | ≤ 10ms，（-90%～90%切換）； |
| 加載時間 | ≤ 10ms（10%-90%）； |
| 直流紋波 | ≤0.2%； |
| 運行模式 | 具備恒壓，限流、限功率運行模式； |
| 模擬功能 | 電壓、電流、功率以及內阻均可編程設定，可通過這些參數設定模擬各種電池特性，方便用戶模擬各種電池測試需求； |
| 模擬功能 | 具備模擬動力電池特征，可模擬電池的類型、串聯節數、并聯節數及SOC指標，從而全面模擬電池的輸出特性，包括了電池放電過程中電池內阻特性變化的過程。（模擬常規電池類型：錳酸鋰、鈷酸鋰、鉛酸蓄電池、磷酸鐵鋰和鎳氫電池，且可自定義用戶指定特種電池）；自動四象限運行切換 |
| 測試功能 | 測試內容：電池充電測試（恒流充電，恒壓充電，恒功率充電，階梯式脈沖充電）、電池放電測試（恒流放電，恒功率放電）、充放電過程中電壓、電流、溫度監測和過程中過充、過放保護監測 |
| 回饋功率 | 100%能量回饋； |
| 電流失真 | ≤3%； |
| 功率因數 | ≥0.9； |
| 輸出電壓 | 342～418V（AC） |
| 頻率范圍 | 47～53Hz |
| 整機效率 | ≥94%； |
| 系統隔離 | 內置工頻隔離變壓器； |
| 觸屏顯示 | 不小于7寸液晶觸摸屏 |
| 外部通訊 | RS485/以太網/CAN |
| 本地操作 | 友好的人機界面：電壓、電流、內阻、功率、時間觸摸屏設定，精確度高 |
| 遠程操作 | 配備上位機軟件，可實現遠程操控。可遠程設置直流電源各項參數，控制電源運行、關閉，實時監控輸入輸出各參數狀態，實現復雜曲線模擬，實時記錄模擬過程數據，自動保存試驗測量數據 |
電池模擬電源專業知識下載：電池模擬電源工藝手冊.pdf

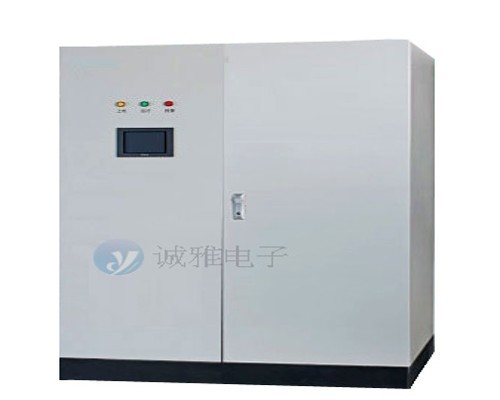

EVCS系列電池模擬器是專為新能源電動汽車行業的電機控制器、驅動電機、整車的測試試驗而開發的，用于替代動力電池，提供友好、低成本、精準的測試解決方案。 EVCS系列模擬器采用四象限PWM整流技術、雙向DCDC技術和純數字控制技術，具備輸出穩定精度高、瞬態響應迅速、能量雙向流動等特點，可模擬動力電池充放電等動態特性。同時具有RS485、CAN、以太網等遠程通訊接口，可以與上位機連接形成智能監控系統， 實現對電池模擬器運行狀態的實時監控。 電池模擬器可編輯設定不同電池類型、串并聯數，不同SOC等變量條件電池特性，直接調用錳酸鋰、磷酸鐵鋰的曲線特性。
電池模擬電源特點：
1、 具有恒壓、恒流、恒功率等多種輸出模式。
2、具有自動壓降補償功能，自動補償線壓降。
3、采用PWM整流技術，功率因素>0.99，輸入諧波<3%，效率大于93%。
4、采用高速數字控制技術，輸出精度達到0.1%。
5、采用7寸觸摸屏操作、友好的人機界面。
6、輸出參數、保護參數可編程，可適用于不同類型設備測試。
7、內部器件采用施耐德、英飛凌等國際品牌，設備可靠性高。
8、具有多種操作接口、可實現遠程操作、無人值守以及嵌入測試系統。
9、采用模塊化設計，設備后期維護簡便。
10、一體式散熱通道設計、溫升低、運行可靠性高、使用壽命長。
11、多級濾波電路設計以及電磁干擾屏蔽吸收措施，保障設備可靠運行。
12、維護系統內置交流隔離變壓器+LC交直流濾波，輸入輸出電氣隔離；交流斷路器有漏電流保護功能，有效防止電氣安全事故；
13、采用兩極變換，IGBT式電路方式，純數字化工頻隔離電源，技術領先輸出可模擬多種直流電壓
14、可將能量回饋電網：同時具有電源、負載兩種特性，具備大功率直流電源性能外，實現能量自動回饋電網的負載功能，具有節能降耗、綠色環保的突出優勢；
本電源的核心電路由PWM雙向整流電路和DC/DC兩部分構成，既可以為電機及控制器在型式、性能、耐久等實驗測試中提供穩定可調的直流電源動力電，又可以將電機系統超速實驗中的反電動勢的能量回饋電網，可模擬各種蓄電池特性曲線。
